TR – Metrisches ISO-Trapezgewinde nach DIN 103

Trapezgewinde oder TR Gewinde kommen z.B. an Leitspindeln in Drehmaschinen oder in Spindelpressen zum Einsatz. Das Trapezgewinde besitzt die Form eines gleichschenkligen Trapezes. Die Gewindegänge sind gegenüber dem Spitzgewinde breiter und können deshalb größere axiale Kräfte übertragen, bevor sie durch Abscheren versagen.

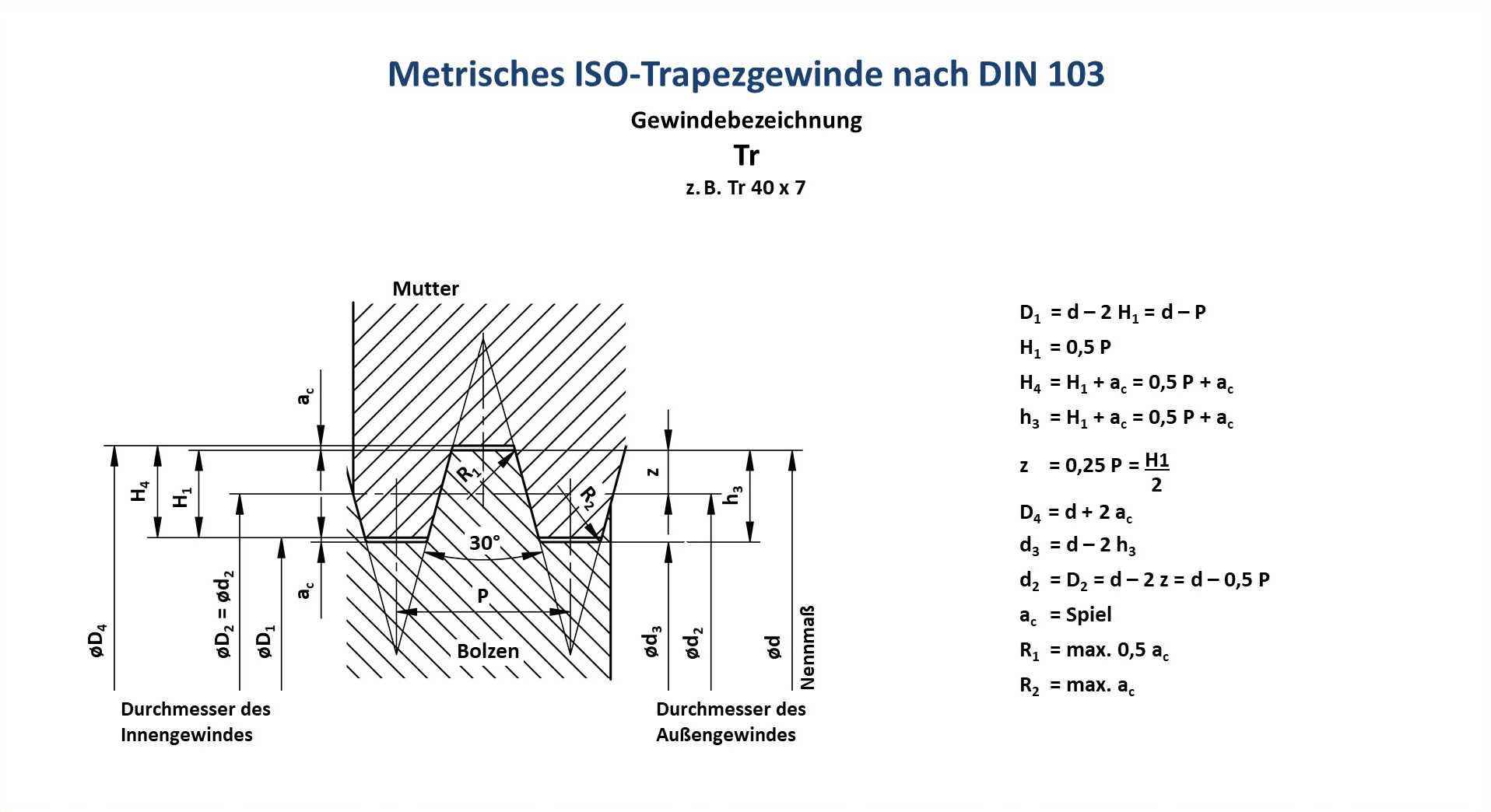

Das metrische ISO-Trapezgewinde nach DIN 103 hat einen Flankenwinkel von 30°. Die Gewindebezeichnung besteht aus den Buchstaben Tr sowie dem Nennmaß und der Steigung jeweils in mm. Z.B. Tr 40 x 7

In der DIN 103 sind je nach Größe des Außendurchmessers bis zu 3 Gewindesteigungen genormt. Z.B. Tr 36 x 10, Tr 36 x 6 und Tr 36 x 3.

Trapezgewinde Tabelle
